Схема конструкции детского электроквадроцикла
своими руками
Если Вас интересуют направления: электрические квадроциклы, детские, самодельные, своими руками, схемы, чертежи, инструкции - Как сделать квадроцикл на электродвигателе - много полезной информации Вы сможете найти в разделе:
Электроквадроциклы
нашего Фотоальбома.
Посмотреть ещё Самодельные электроквадроциклы можно Здесь.
Все категории раздела - в колонке слева. Приятного просмотра!
Детский электрический квадроцикл
Смотрим остальные материалы по теме, или переходим к комментариям внизу страницы:

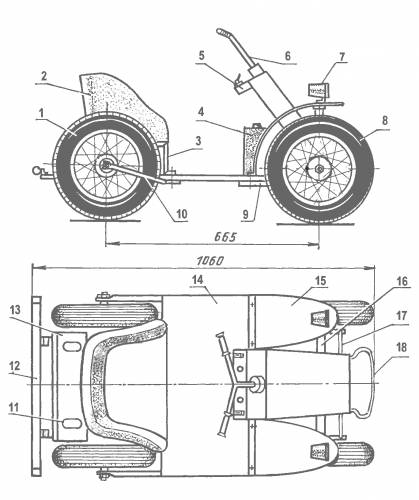

Самодельный детский электрический квадроцикл: 1 — заднее колесо (от детского велосипеда. 2 шт.): 2 — сиденье (фанера, поролон, дерматин); 3 — опорная стойка сиденья (уголок 15х 15, 2 шт.); 4 — аккумуляторная батарея (12 В, 9 А); 5 — кронштейн руля; 6 — руль; 7 — муляж фонаря с белым световозвращателем (2 шт.); 8 — переднее колесо (от детского велосипеда, 2 шт.); 9 — лонжерон (2 шт.); 10 — продольная тяга заднего колеса (труба 1/2", 2 шт.); 11 белый световозвращатель (2 шт.); 12 — задний бампер; 13 — задний капот (дюралюминий, лист s1); 14 —рама-площадка; 15 —переднее крыло (дюралюминий, лист s1, 2 шт.); 16 — передняя балка; 17 — рулевая тяга; 18 — передний бампер (сталь, лист s2) Основа конструкции самодельного детского электромобильчика — площадка, выполненная из целиковой мебельной древесно-стружечной плиты толщиной 16 мм. В передней части к площадке прикреплены два лонжерона швеллерного сечения, выгнутые из стальной полосы толщиной 2 мм. На лонжеронах смонтированы балка переднего моста, рулевое управление и передний бампер. В задней части площадки установлен привод, состоящий из двух электромоторов, понижающего редуктора, промежуточного вала и цепных передач со звездочками. Колеса самодельного детского электромобильчика с пневматическими широкопрофильными шинами размером 56—205. Два колеса взяты от старого детского велосипеда «Мишка», а еще два (переднее и заднее) приобретены в магазине, где продавались как запасные части к такому велосипеду. Поскольку подвеска всех колес жесткая, то амортизация обеспечивается подбором оптимального давления в шинах. Ведущие колеса — задние. Оба — с обгонными муфтами и звездочками. В конструкции есть одна особенность: одно колесо (правое) обеспечивает движение вперед, а другое (левое) — назад. Для этого оба колеса установлены звездочками внутрь. При этом муфты работают в противоположных направлениях. Оси применены заводские, от велосипеда. Но для уменьшения плеча посадки на них колес конуса подшипников свинчены по резьбе максимально внутрь. Передние колеса — управляемые
... Читать больше, или Найти на сайте
Схема компоновки узлов и деталей электроквадроцикла
